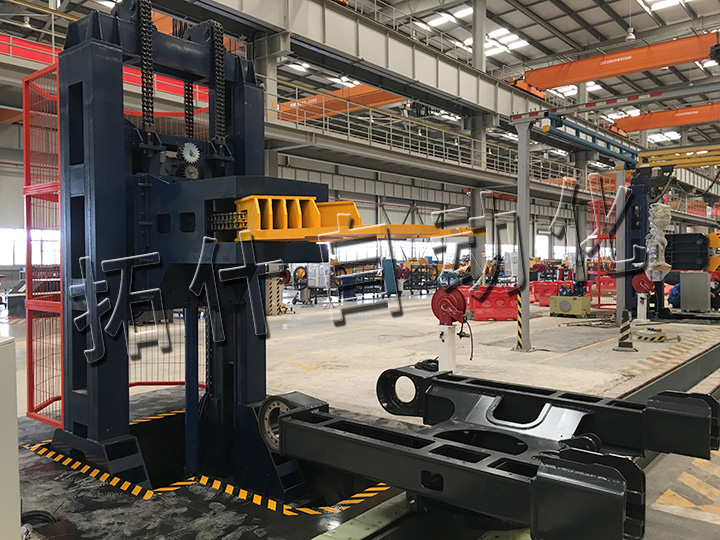

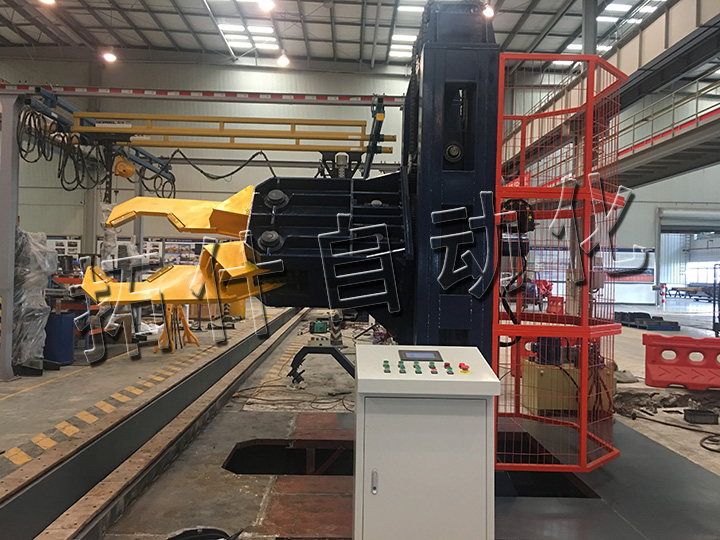

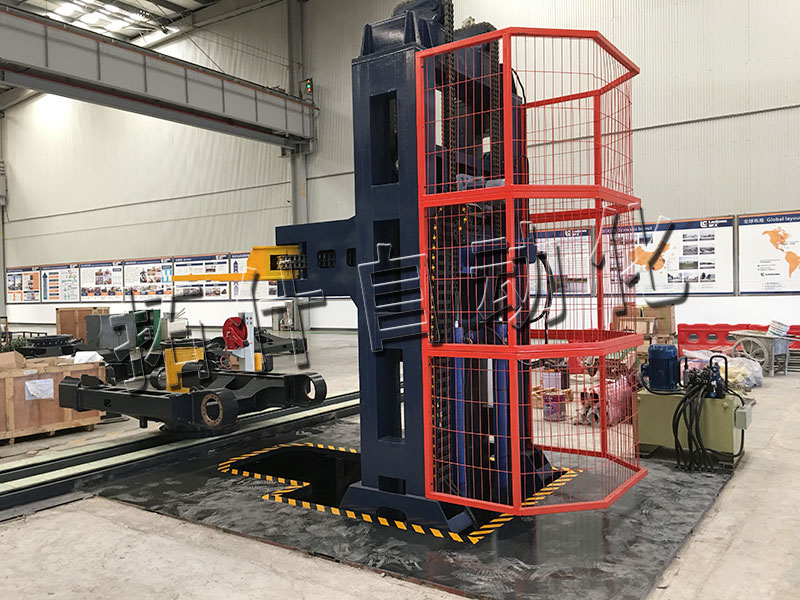

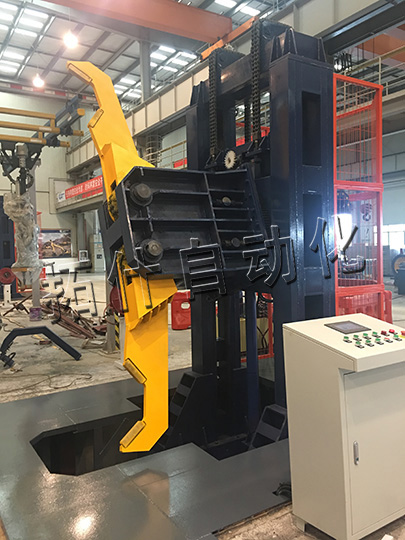

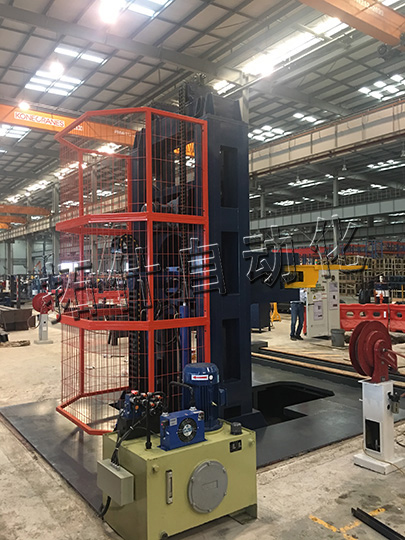

挖掘机车架翻转机
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
翻转机的参数
| 序号 | 项目 | 单位 | 参 数 | 备 注 |
|---|---|---|---|---|
| 1 | 产品范围 | 挖掘机下车架 | ||
| 2 | 生产节拍 | min | 10-30 | |
| 3 | 工件尺寸(LxWxH) | mm | 挖掘机下车架 | |
| 5 | 重量/件 | T | max：3.0(静载荷) | |
| 6 | 线体结构形式 | 轨道台车小车输送方式 | ||
| 7 | 线体有效长度 | m | L=30 | |
| 8 | 台车高度 | mm | H=500 | |
| 9 | 翻转速度 | rpm | 2.0 | |
| 10 | 翻转范围 | ° | ±180 | |
| 11 | 翻转停止精度 | ° | <0.1 | |
| 12 | 工位间距 | m | 10 | |
| 13 | 升降速度 | mm/min | v=0.3～3.0 | 液压调节控制 |
| 14 | 升降范围 | mm | h=500～1500 | 离地 |
| 15 | 升降停止精度 | mm | <1.0 |
